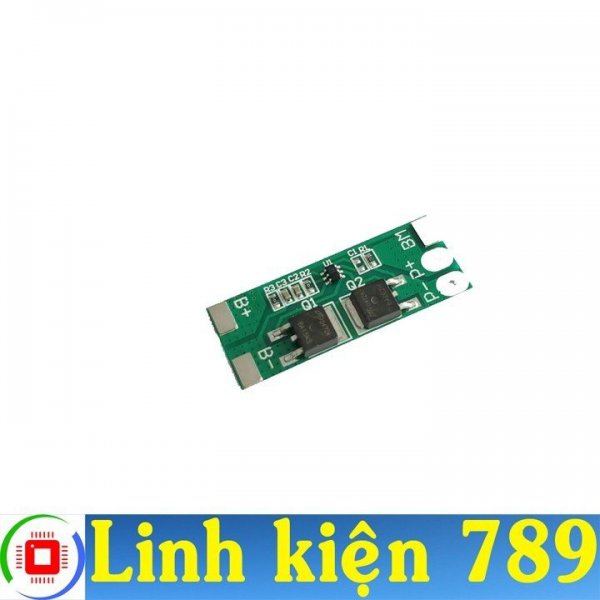

Mạch điều khiển sạc ắc quy 2S 3.2V 6.4-7.4V 10A

- Mạch sử dụng để bảo vệ sạc và cân bằng các Cell trong ắc quy 7.4V 2S 10A.
- Điện áp pin từng Cell là loại 3.2V sạc đầy là 3.7V.
- Điện áp sạc vào : 7.4V.
- Dòng điện sạc vào : MAX10A.
- Điện áp xả tối đa : 5V.
- Điện áp sạc đầy là : 7.4V.
- Dòng xả : MAX10A.
- Nhiệt độ làm việc : -40-50°C.

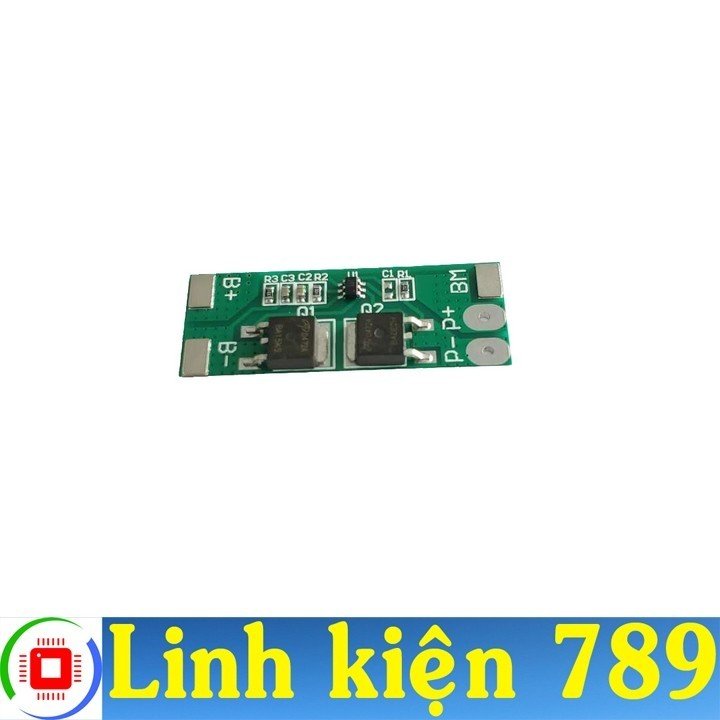

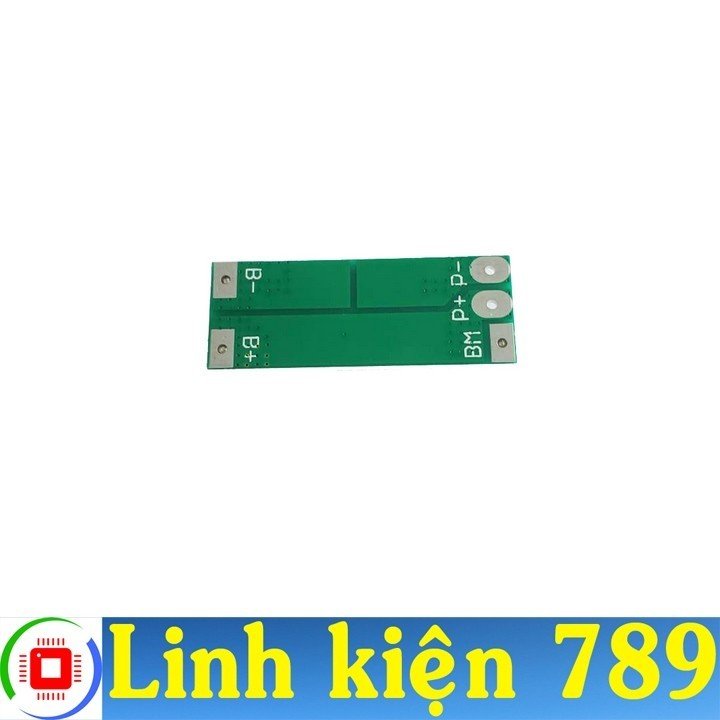

- Giải thích ký hiệu :
B+ nối vào dương khối pin.
B- nối vào âm khối pin.
P+ Dương nguồn đầu ra và dương nguồn sạc vào.
P- Âm nguồn đầu ra và âm nguồn sạc vào.
BM : nối vào điểm giữa của 2 cell.
