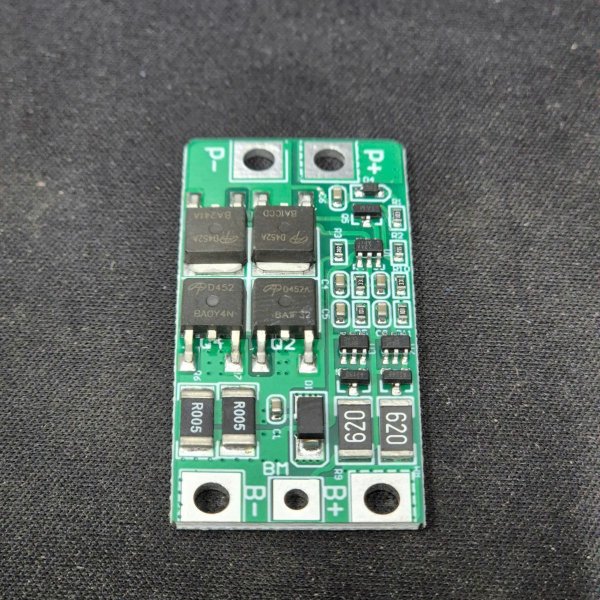

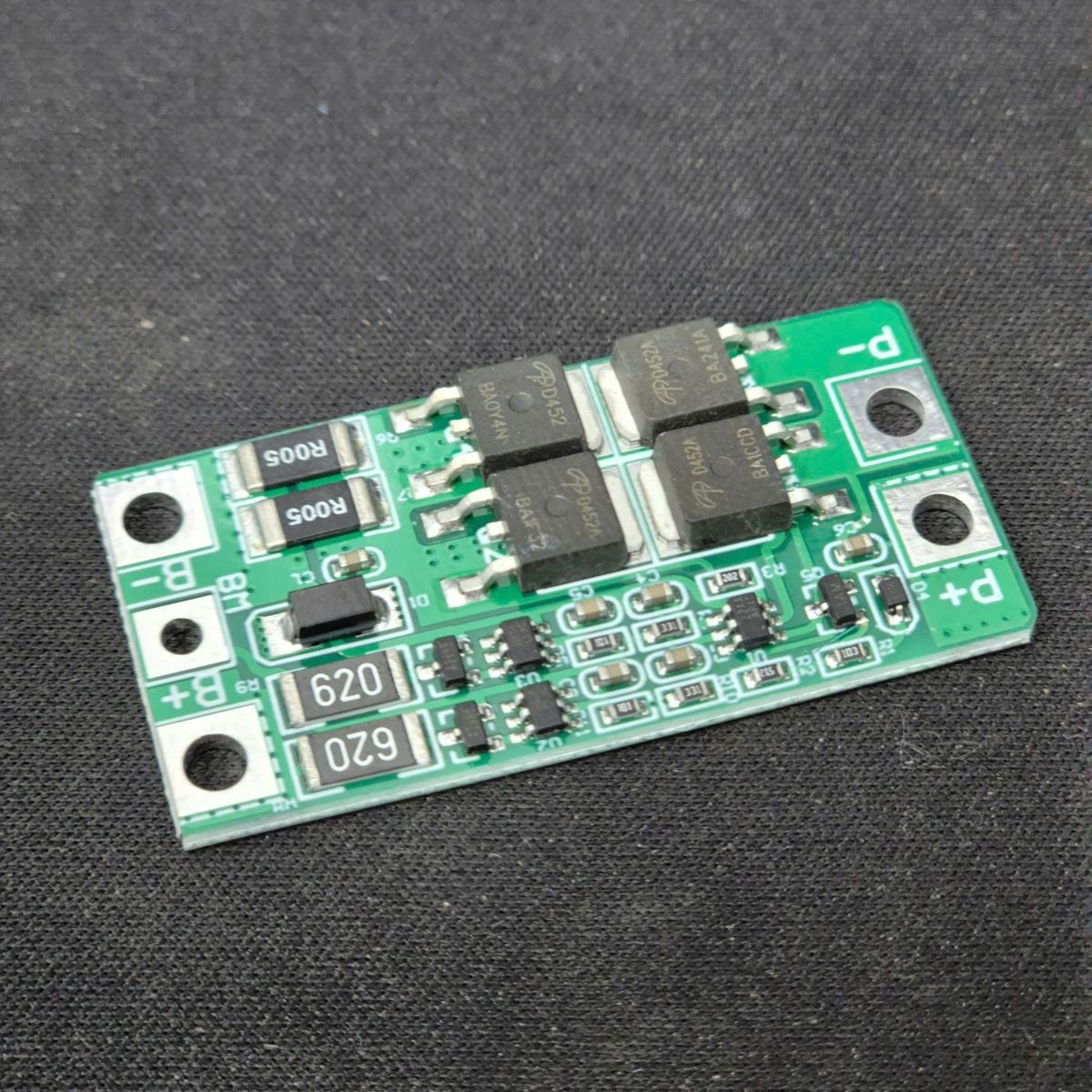

Mạch điều khiển sạc ắc quy 2S 3.2V 6.4-7.4V 25A

- Mạch sử dụng để bảo vệ sạc và cân bằng các Cell trong ắc quy 7.4V 2S 25A.

- Điện áp pin từng Cell là loại 3.2V sạc đầy là 3.7V.

- Điện áp sạc vào : 7.4V.

- Dòng điện sạc vào : MAX25A.

- Điện áp xả tối đa : 5V.

- Điện áp sạc đầy là : 7.4V.

- Dòng xả : MAX25A.

- Nhiệt độ làm việc : -40-50°C.

- Giải thích ký hiệu :

B+ nối vào dương khối pin.

B- nối vào âm khối pin.

P+ Dương nguồn đầu ra và dương nguồn sạc vào.

P- Âm nguồn đầu ra và âm nguồn sạc vào.

BM : nối vào điểm giữa của 2 cell.
